第一步 工具準備
BIGEMAP地圖下載器：http://www.bt68f.cn/reader/download/
相關教程：CAD文件直接導入BIGEMAP進行套合配準（推薦）
本實例使用ArcMap 10.2軟件進行影像與矢量數據疊加配準。首先 ArcMap中是可以自動匹配坐標系；例如先導入西安80的矢量數據文件，再加載影像圖層就會自動將影像從源坐標系轉換到西安80坐標系。亦可利用BIGEMAP或ArcMap工具手動轉換（見第三步）（天地圖（經緯度直投）下載后為WGS84地理坐標系；其他圖源為WGS84墨卡托投影坐標系。）。
![]()
![]()
第二步 影像資料

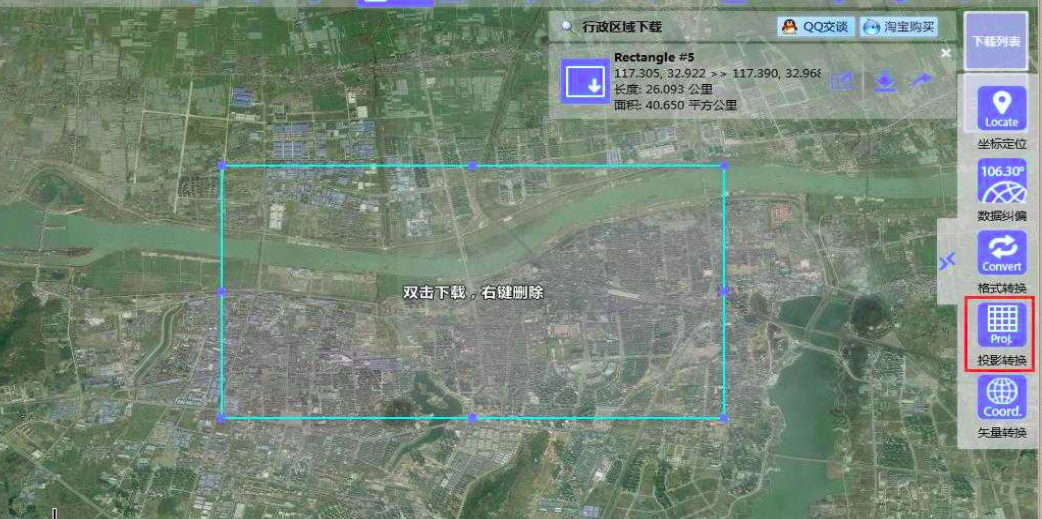

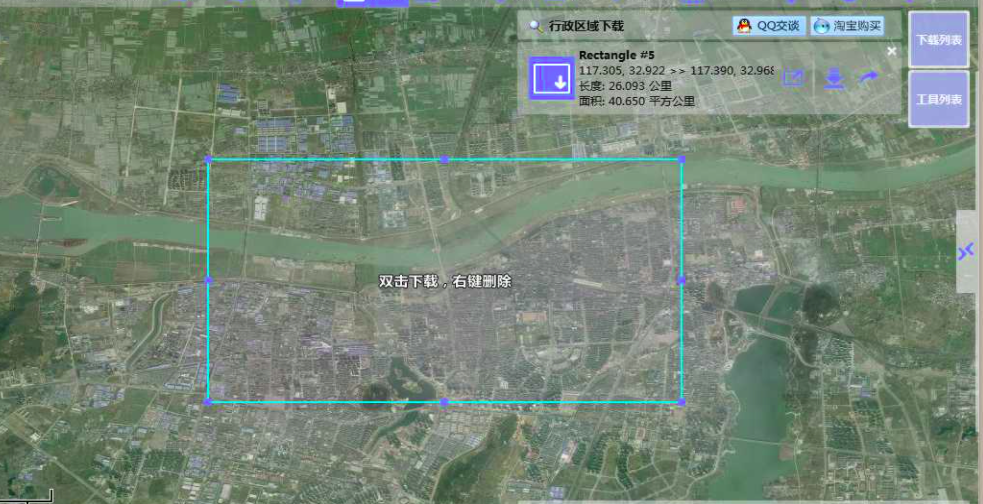

影像使用BIGEMAP GIS Office。在此通過矩形區域選擇導出范圍（如圖 1所示），然后雙擊并選擇合適的層級(如圖 2所示）。
圖 1 選擇下載邊界
![]()
![]()
第三步 坐標系轉換（可選）
![]()
1. BIGEMAP GIS Office投影變換

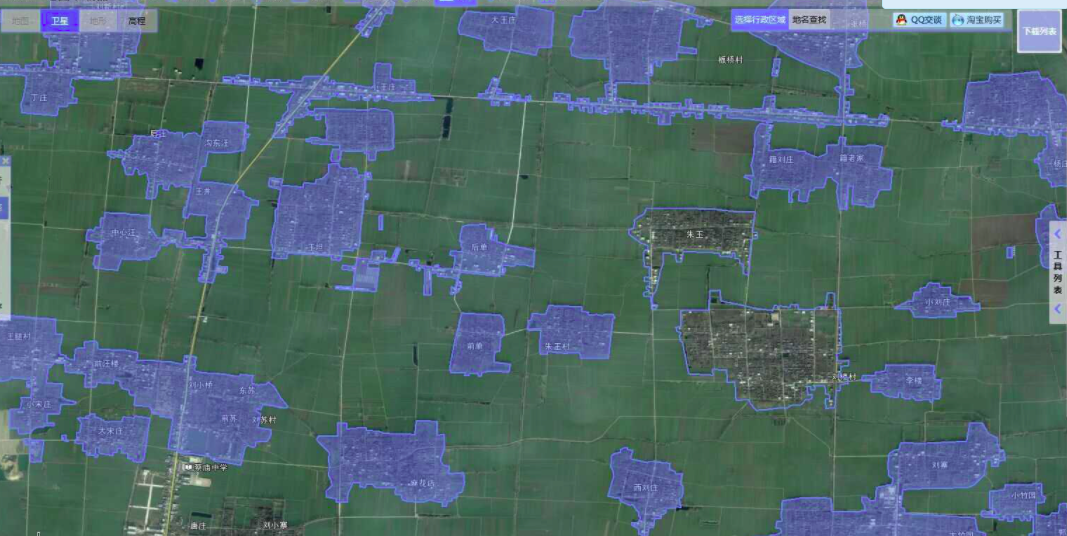

BIGEMAP GIS Office提供了投影變換工具，在軟件右側工具列表中(如圖 3所示）；點擊“投影變換”工具彈出影像投影變換對話框(如圖 4所示）。
圖 3 工具列表
圖 4 影像投影變換對話框
參數說明：
源文件：需要轉換的源影像圖片，支持含投影信息及放射變換參數的影像文件。
源坐標系：自動讀取源文件的坐標信息。此例中源坐標系為WGS84。
輸出文件：選擇輸出影像圖片的文件名，支持輸出GeoTiff、BMP、Erdas Imaging。
目標坐標系：要轉換到的目標坐標系[1]。此例中需轉換到北京54高斯投影3度帶117E子午線。
重采樣算法：重采樣算法影響圖像轉換質量，數量越好相對速度越慢，可根據需要選擇。
6. 變換參數：目標坐標系與WGS84坐標系之間的轉換參數（ToWGS84），若無參數可不勾選“指定變換參數”。
通常項目使用的測量坐標系與WGS84是不同橢球面之間轉換，如北京54、西安80、CGCS2000等。一般而言用七參數布爾莎模型比較嚴密，即 X 平移， Y 平移， Z 平移， X 旋轉（WX）， Y 旋轉（WY）， Z 旋轉（WZ），尺度變化（DM）。也可以使用三參數，即 X 平移， Y 平移， Z 平移，而將 X 旋轉， Y 旋轉， Z 旋轉，尺度變化面DM視為 0。
選擇目標坐標系，西安80、北京54、CGCS2000均分為3度帶及6度帶兩種分度帶，且分為ZONE（帶號）及CM（子午線）兩種坐標系。選擇帶號與子午線的區別是轉換后的X坐標值分別有帶號（36XXXXXX.XX）和無帶號（XXXXXX.XX）。若矢量數據X坐標無帶號則選擇CM，有帶號則選擇ZONE。
圖 5 選擇目標坐標系對話框
根據經度確定高斯-克呂格投影分度帶，如圖 6所示為高斯投影分度帶分布圖。上半部分n為6度帶，下半部分n'為3度帶，L為分度帶的中央子午線。
圖 6 高斯投影分度帶
如圖 4所示設置好各項參數，點擊“確定”即可完成投影變換，并輸出轉換后的影像圖片。
![]()
1. ArcMap投影變換

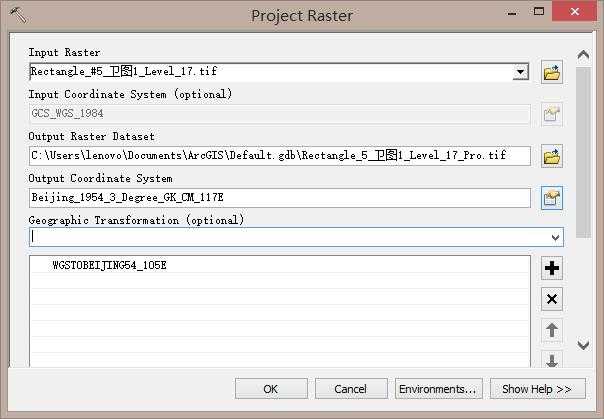

在ArcToolbox里點擊數據管理工具（Data Management Tools）→投影和變換（Projection and Transformations）→柵格（Raster）→柵格投影（Project Raster），彈出投影變換對話框（如圖 7所示）；
圖 7 ArcGIS 投影變換對話框
參數說明：
輸入柵格（Input Raster）：需要轉換的源影像圖片。
源坐標系（Input Coordinate System）：自動讀取源文件的坐標信息。此例中源坐標系為WGS84地理坐標系。
輸出柵格（Output Raster Dataset）：選擇輸出影像圖片的文件名，需在后面加文件后綴“.tif”。
輸出坐標系（Output Coordinate System）：要轉換到的目標坐標系。此例中需轉換到北京54高斯投影3度帶子午線117E。
地理轉換（Geographic Transformation）：目標坐標系與WGS84坐標系之間的轉換參數（ToWGS84）。
![]()
第四步 影像配準操作步驟
若影像通過準確參數轉換到相應的坐標系，導入可準確與矢量數據匹配無需手動配準。

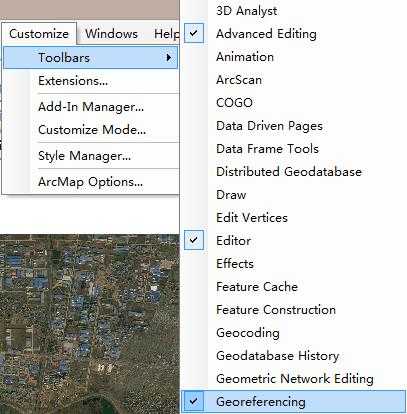

1. 打開ArcMap，增加Georeferencing工具條（如圖 8所示）。
圖 8 增加Georeferencing工具條
圖 9 Georeferencing工具條
2. 首先將Georeferencing工具條的Georeferencing菜單下Auto Adjust不選擇。
3. 在Georeferencing工具條上，點擊Add Control Point按鈕。
4. 在影像上點擊參照點，然后再點擊矢量上對應的參照點。
5. 按上一步添加一個或多個控制點，在Georeferencing菜單下，點擊Update Display。
6. 在Georeferencing菜單下，點擊Rectify，將校準后的影像另存。
