具體操作步驟如下
具體操作步驟如下

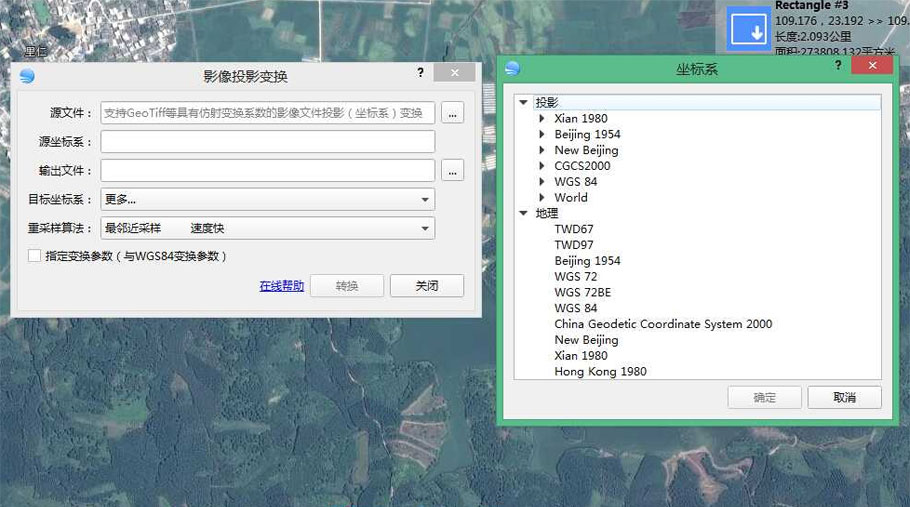

Step1:衛星圖像進行坐標系轉換
如何進行投影坐標系轉換,請參照:衛星影像投影轉換之教程?
Step2:選擇投影變換后的影像

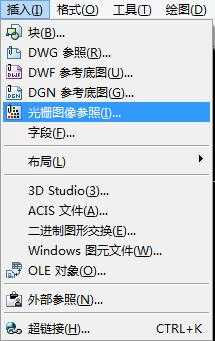

在AutoCAD中“插入”→“光柵圖像參照”,選擇投影變換后的影像圖片,彈出插入光柵圖像參考對話框(如圖 所示)。
Step3:打開圖像信息txt文件

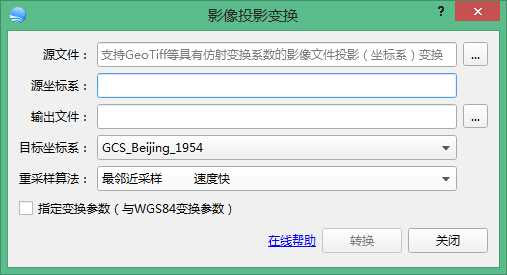

打開投影變換對話框(如圖 所示)輸出目錄中與影像文件同名的txt文件,其中記錄了圖像的基本信息。

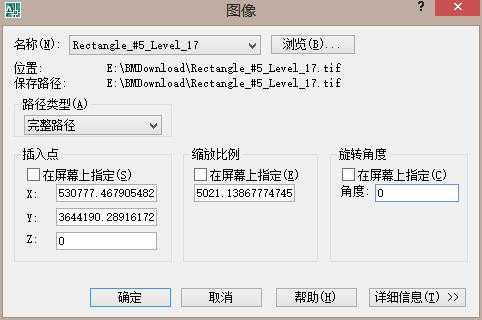

Step4:插入光柵圖像參考對話框
在插入光柵圖像參考對話框中輸入影像圖片的“左下角”坐標,縮放比例輸入圖像“實際寬度”,選擇角度保持為0。或者“插入點”、“縮放比例”勾選為在屏幕上指定,需手動配準。
注意:若矢量數據為標準平面坐標,且若影像通過準確參數轉換到相應的坐標系,導入可準確與矢量數據匹配無需手動配準。否則進行手動配準影像,執行以下步驟。
Step5:后置圖像
使用“工具”→“繪圖次序”→“后置”將影像圖片后置。

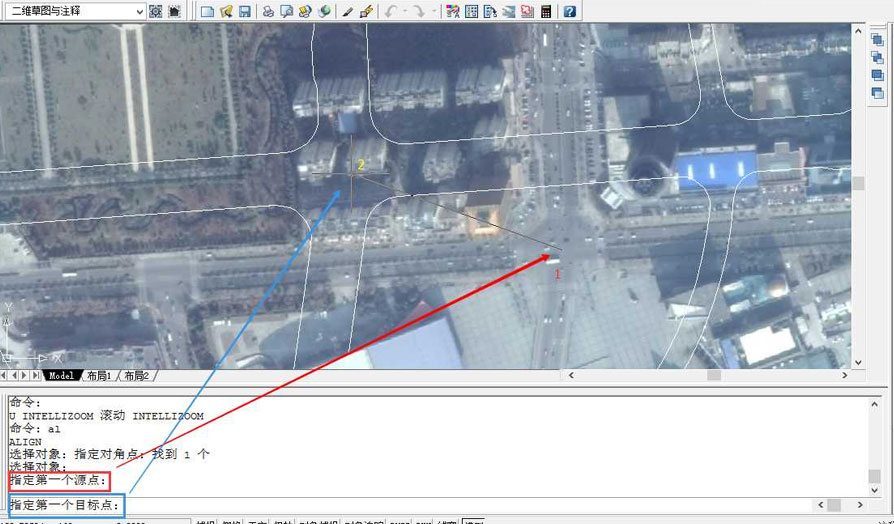

Step6:手動配準
使用“al”命令即對齊功能,在屏幕上指定一個以上參考點。按上面操作方式,添加一個以上參照點,添加3個參照點后會自動對齊。此例中添加了2個參數,在提示“指定第三個源點或<繼續>:”時,按回車鍵再輸入“y”確認對齊即可。

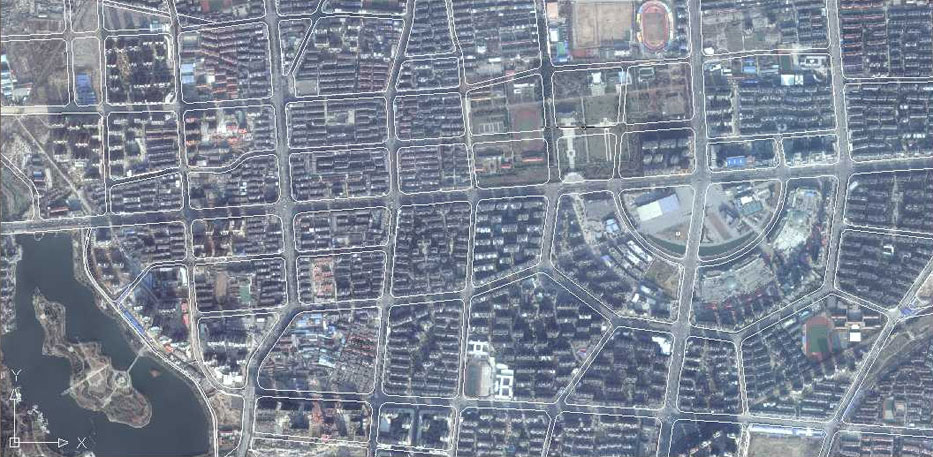

最后配準效果如圖!
